Trasmettitori Radar
Ampia gamma di Soluzioni
La nuova gamma di Trasmettitori di livello Radar Foxboro (By Schneider-Electric) consente misure di livello precise e affidabili in molteplici installazioni e applicazioni.
La tecnologia Radar, applicata ormai da molti anni alle misure di livello industriali,
è ideale per misure di Distanza, Livello, Volume, e Massa, sia a contatto con il fluido, che non a contatto.
La modalità di utilizzo dei livelli Radar di Foxboro (by Schneider-Electric), è denominata FMCW (Frequency Modulated Continuous Wave)
In particolare la modalità Radar FMCW, trasmette un segnale ad alta frequenza, emesso in continuo e modulato in frequenza.
Questa modalità fornisce misure più stabili rispetto ai Radar ad impulsi, e soprattutto consente misure su contenitori, come i reattori di processo caratterizzati da notevoli disturbi derivanti da agitatori, serpentine di riscaldamento, punti di carico e sporgenze. (Empty-Tank Spectrum)
I misuratori Radar di Foxboro (by Schneider-Electric), non risentono di variazioni di temperatura, pressione, densità, o problemi derivanti da fluidi corrosivi.
Ciascun dispositivo può essere ruotato di 360 gradi, per consentire il montaggio laterale o dall’alto, e pertanto adattabile allo spazio disponibile.
Per maggiore facilità, tutti gli strumenti sono dotati di un display facile da usare, e di una configurazione intuitiva per facilitare il compito degli operatori.
Inoltre, è disponibile l’opzione con elettronica remota, fino ad una distanza di 100 metri.
LR54 24GHz Liquidi e Paste Serbatoi Chiusi o all’Aperto
LR64 24GHz Polveri, Granulati, Sassi, Cereali e altri tipi di Solidi
LR65 80GHz Polveri, Granulati e Solidi. In Atmosfere Polverose
LR74 24GHz Liquidi Fluidi Corrosivi in serbatoi con agitatore

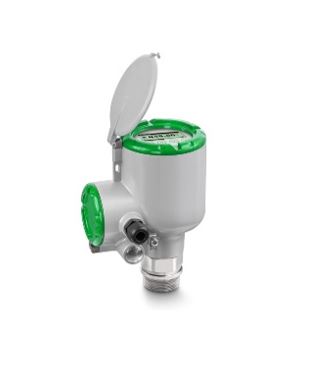

LR75 80GHz Liquidi e Paste in serbatoi con apparecchiature all’interno
LR01 Misura non a contatto Stoccaggio Prodotti Chimici
LG01 Misura a contatto Stoccaggio Prodotti Chimici
ABC4 SAS AAA
| Modello |
LR01 |
LG01 |
| Tipo | Non a Contatto | Onda Guidata |
| Frequenza di Lavoro | 10GHz | 1GHz |
| Costante Dielettrica | ≥ 1,8 (TBF 1.1) | ≥ 1,4 (TBF 1.1) |
| Alimentazione | 2 fili, Loop Powered, 12….30 VDC | 2 fili, Loop Powered, 12….30 VDC |
| Modalità microonde | FMCW (Frequency Modulated Continuous Wave) | Tecnologia TDR |
| Uscita | 4…20 mA HART® | 4…20 mA HART® |
| Comunicazione | HART6; FF; Profibus | HART6; FF; Profibus |
| Configurazione | FDT-DTM | FDT-DTM |
| Precisione | ±5 mm | ±3 mm |
| Dislpay | LCD, con pulsanti esterni | LCD, con pulsanti esterni |
| Lingua display | Multilingua | Multilingua |
| Elettronica | Ruotabile 360° | Ruotabile 360° |
| Posizione Elettronica | Orizzontale o Verticale | Orizzontale o Verticale |
| Range di Misura | Fino a 30 mt | Fino a 40 m |
| Diagnostica | Continua, in accordo a NE 107 | Continua, in accordo a NE 107 |
| Temperatura Processo | da -60°C a +250°C | da -60°C a +300°C |
| Temperatura | da -40°C a +80°C | da -40°C a +80°C |
| Range Pressione | da Vuoto a 40 bar | da Vuoto a 40 bar |
| Materiale Antenna | PP (10°), PTFE (10°), AISI 316 DN80/3″ (16°), DN100/4″ (12°), DN150/6″ (8°), DN200/8″ (6°) | AISI 316 o Hastelloy C22 |
| Materiale Custodia | Alluminio o & Stainless Steel | Alluminio o & Stainless Steel |
| Connessione al processo | 1½”, 2″ G o NPT; Flange: DN50-DN200 PN10/40; 2″-8″ ANSI150/300# | 1/2″, 3/4″, 1″, 1″½ G o NPT; Flange: DN25-DN200 PN10/40; 1″-8″ ANSI150/300# |
| Guarnizioni | FKM/FPM, Kalretz 6375, EPDM, PFA | FKM/FPM, Kalretz 6375, EPDM, PFA |
| Protezione Meccanica | IP 66/67 (NEMA 4X) | IP 66/67 (NEMA 4X) |
| Certificazione | ATEX, IECEx, cFMus, INMETRO, NACE, CRN | ATEX, IECEx, cFMus, INMETRO, NACE, CRN |
| SIL | SIL2/3, IEC 61508 TUV Sud | SIL2/3, IEC 61508 TUV Sud |
| Data-Sheet | PSS EML3010A (en) | PSS EML3010A (en) |
