COME MISURARE IL LIVELLO DI UN SERBATOIO
Misurare il livello di un serbatoio con precisione è fondamentale nel settore del controllo di processo industriale. Conoscere il livello del contenuto di un serbatoio consente di monitorare e controllare in maniera efficace il processo di produzione, garantendo la sicurezza, l’efficienza e la qualità del prodotto finale.
Inoltre, spesso le aree di stoccaggio delle materie prime, specie se infiammabili, tossiche o altamente inquinanti, sono situate in zone isolate per garantire la sicurezza degli operatori, di conseguenza dotare i serbatoi di opportuni misuratori di livello garantisce il controllo anche da remoto.
GLI STRUMENTI PER MISURARE IL LIVELLO DI UN SERBATOIO
Esistono diversi strumenti e tecniche per misurare il livello dei serbatoi: la scelta può variare in base alla natura del materiale contenuto nel serbatoio, alle condizioni di pressione e temperatura, così come in relazione al tipo di serbatoio e di processo.
Tra i principali dispositivi deputati alla misurazione del livello nei serbatoi, troviamo gli interruttori di livello e i trasmettitori di livello, disponibili in varie tipologie: per questo, al fine di misurare il livello di un serbatoio bisognerà innanzitutto dotarsi di un interruttore o trasmettitore di livello adatto al tipo di processo e alla natura del materiale contenuto nel serbatoio. Vediamo di seguito i principali modelli di interruttori e trasmettitori di livello suddivisi in relazione al materiale d’impiego:
1. INTERRUTTORI DI LIVELLO
| LIQUIDI | SOLIDI SFUSI |
| Interruttori di livello a vibrazione | Interruttori di livello a vibrazione |
| Interruttori di livello conduttivi | Interruttori di livello capacitivi |
| Interruttori di livello capacitivi | Indicatori a rotazione |
| Interruttori di livello a galleggianti |
2. TRASMETTITORI DI LIVELLO
| LIQUIDI | SOLIDI SFUSI |
| Trasmettitori di livello Radar | Trasmettitori di livello Radar |
| Trasmettitori di livello a barra di torsione |
COME FUNZIONANO GLI INTERRUTTORI DI LIVELLO
Gli interruttori di livello sono dispositivi utilizzati per rilevare se il livello del liquido o del solido sfuso all’interno di un serbatoio supera o cade al di sotto di un determinato valore. Una volta raggiunto il livello corrispondente al punto prefisso, lo strumento invia un impulso al sistema di controllo di processo, che provvederà a ripristinare il livello desiderato.
La gamma di interruttori di livello NIVOMER, proposta da Selemark, è composta da modelli specifici per svariati tipi di processo sia su liquidi che su solidi indicati per lavorare anche in condizioni critiche di temperatura e pressione.
Le diverse tipologie di materiali per le parti a contatto con le sostanze all’interno del serbatoio permettono di trovare il misuratore di livello compatibile con molteplici applicazioni.
COME FUNZIONANO I TRASMETTITORI DI LIVELLO
I trasmettitori di livello sono strumenti che, sulla base di differenti principi fisici, trasmettono in modo accurato il livello di liquido o di solido sfuso contenuto all’interno di un serbatoio, fornendo anche informazioni su temperatura e pressione, fondamentali ai fini del controllo di processo.

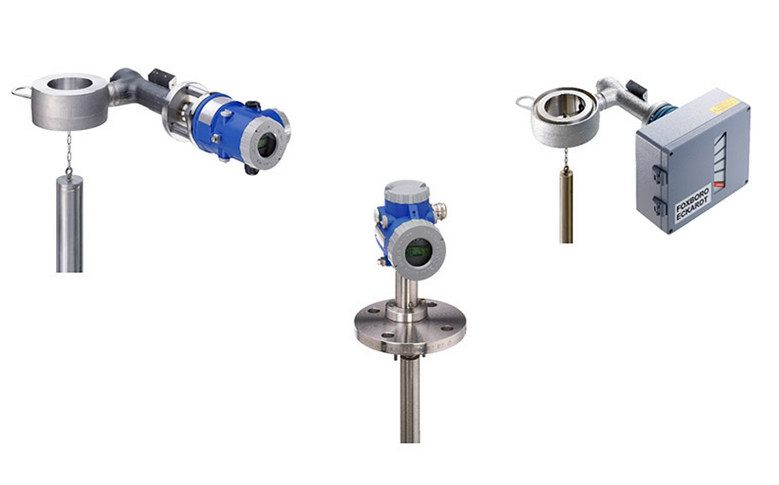

I trasmettitori di livello a barra di torsione di Selemark sono strumenti ad alta precisione a contatto con il liquido. Misurano lo sforzo applicato alla barra di torsione tramite un displacer immerso nel liquido all’interno del serbatoio. Questa tecnologia sfrutta il principio della spinta idrostatica di Archimede. L’aumento o la diminuzione del livello provoca una variazione nella torsione della barra, che tramite un apposito sensore viene misurata e convertita in un segnale di livello.
Questi dispositivi sono particolarmente adatti per misurazioni di livello affidabili in serbatoi di grandi dimensioni o in condizioni di processo complesse, poiché non necessitano di manutenzione.
I trasmettitori radar Foxboro proposti da Selemark sono ideali per misure di livello e in alcuni casi di volume. Sono utilizzati sia su liquidi o polveri con sensore a contatto o non a contatto.
Sono composti da un emettitore che genera un’onda, la quale viene riflessa dalla superficie del materiale nel serbatoio e rilevata dal radar misurando il tempo che impiega il segnale a percorrere la distanza (tempo di volo) tra il livello effettivo e il rilevatore radar.
I trasmettitori radar sono molto precisi e consentono di ottenere misurazioni affidabili anche in presenza di liquidi e solidi anche in condizioni ambientali difficili.
VANTAGGI DEGLI STRUMENTI PER MISURARE IL LIVELLO DI UN SERBATOIO
In conclusione, i vantaggi nell’adottare sistemi di misurazione del livello di un serbatoio sono:
- maggiore efficienza del processo, evitando lo svuotamento completo del serbatoio e il conseguente lavoro a secco dell’impianto
- maggiore sicurezza
- riduzione degli sprechi dovuti alla tracimazione
Per riassumere, al fine di adottare il giusto sistema di misurazione di livello del serbatoio è necessario valutare:
- la tipologia di processo
- il tipo di fluido all’interno del serbatoio (liquido, solido)
- le condizioni di temperatura e pressione del processo
